Moderner Leiterplattenentwurf kundenspezifisches Android Pcba der 22 Schicht-elektronischen Schaltung entwickeln sich

Herkunftsort China
Markenname CRT
Zertifizierung ISO9001/ISO14001/IATF16949
Modellnummer CRT-SJ-010
Min Bestellmenge 1-teilig
Preis US$ 1.18~2.73/piece
Verpackung Informationen Vakuumverpacken + Feuchtigkeit + Feuchtigkeits-Karte
Lieferzeit 14 Werktage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 40000sqm/Month

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Anwendungs-Segment Selbst, industriell, medizinisch, DataCom, Kamera Schicht-Zählung 1~22L
Matierial PU, HAUSTIER, STIFT, FR4 Brettstärke 0.05mm~2.0mm
Kupferne Stärke 0.33oz~6oz Größe 3mm~1600mm
Hervorheben

Leiterplattenentwurf der elektronischen Schaltung mit 22 Schichten

,

moderner Leiterplattenentwurf der elektronischen Schaltung

,

androider moderner PWB-Entwurf

Hinterlass eine Nachricht
Produkt-Beschreibung

Shenzhen kundenspezifisches Android PCBA entwickeln Dienstleistung im Designbereich PWB-Brett-Hersteller


Vorteile:
1) Berufsingenieurteam --helfen Sie Ihnen, Entwurf zu überprüfen und Technik vor Produktion zu tun
2) reiche Erfahrungen in der PWB-Produktionsindustrie--stellen Sie PWB der hohen Qualität und des konkurrenzfähigen Preises zur Verfügung
3) Kundendienst--jedes Problem, das Sie haben, erhält unseren Berufsrat und Lösung
4) konstante weitere Verfolgung-- machen Sie uns haben die schnelle Reaktion Ihrer Anforderung
5) kontrolliert durch die Inspektions-Institution


Spezifikationen:

Erreichbare Fertigungsgenauigkeit Wir erbringen die folgenden Dienstleistungen
Maximale Größe PWBs 550x450mm

1. HDI PWB-Proben, Proben der Massenproduktion PCBA, Massenproduktion
2. SMT-Chipverarbeitung
3. Einsteckverarbeitung
4. Nachdem dem Schweißen
5. PCBA-Halbzeugproduktion
6. Maschinenversammlung

Minimale Größe PWBs 30x30mm
Minimale Stärke PWBs 0.2mm
PWB-Form Unbegrenzt
Ob man einseitiges/doppelseitiges stützt Ja
Minimale Teilgröße 201
Teilhöhe 0.2-25mm
Kleinster Spalt 0.5mm
Minimales BGA 0.2mm
Maximale Teilgröße 55mmx55mmx15mm
SMT-Fleckenteilart BESCHWICHTIGUNGSMITTEL, TRUNKENBOLD, QFN, QFP, BGA, Abbinden
Ist es möglich, das Verbindungsstück anzubringen Ja
Ob es die gelötete Welle sein kann Ja


Durch Loch-Versammlungs-Fähigkeit:
Viel fahren hohe Leistung, hohe Zuverlässigkeit und Vermächtnisprodukte fort, mit durchgehenden Lochkomponenten errichtet zu werden und Bandary fährt fort, diese Kunden mit automatisierter axialer Einfügung, Handversammlung, der lötenden Welle, dem selektiven Löten und Handdem löten zu dienen.
1. axiale Einfügung der Universalität
2. Terminaleinfügung
3. Zollplombe, die Ausrüstung bildet
4. Pb-u. Pb-freies Wellen-Lötmittel
5. selektives Löten
6. ununterbrochenes Inline-depaneler



SMT-Versammlungs-Fähigkeit:
1. Panelized
2. feine Neigung und hohe Zählung BGAs, minimale Paketkomponenten (01005), POP, Chip an Bord, Rf-Mikroelektronik, Einpreßverbindungsstücke, Faseroptik.
3. Mischprozesse (Zinnführung und bleifreies), Führung-durch Löcher, lötende Welle, doppelseitiges und einseitiges Aufschmelzlöten, breiter Körper und Rückwand.
4. Prüfung unter Verwendung on-line-SPIs, on-line-AOI, Röntgenapparat.


Bild-Details:

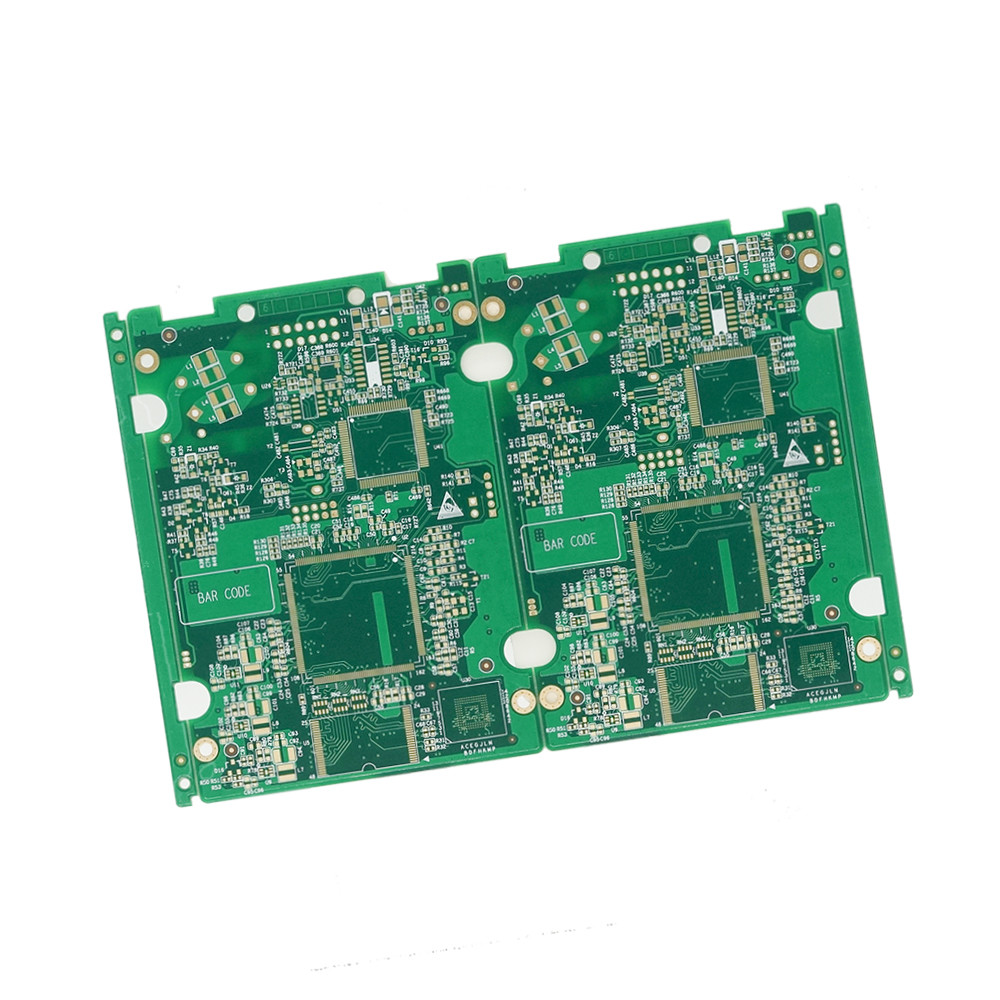

Moderner Leiterplattenentwurf kundenspezifisches Android Pcba der 22 Schicht-elektronischen Schaltung entwickeln sich 0
