Prototyp-PWB-Versammlung SMTs 0.2mm fertigte Leiterplatte-Herstellungs-Service besonders an

Herkunftsort China
Markenname CRT
Zertifizierung ISO9001/ISO14001/IATF16949
Modellnummer CRT-PPA-012
Min Bestellmenge 1-teilig
Preis USD 1.32 ~ USD2.12/piece
Verpackung Informationen Kasten der Vakuumverpackung +Carton
Lieferzeit 5-8 Werktage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 50000 PCS/MONTH

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Maximale Größe PWBs 555x455mm Minimale Größe PWBs 30x30mm
Minimale Stärke PWBs 0.2mm Kleinster Spalt 0.5mm
Minute BGA 0.2mm Maximale Teilgröße 55mmx55mmx15mm
Hervorheben

SMT-Prototyp PWB-Versammlung

,

0.2mm Prototyp-PWB-Versammlung

,

0.2mm PWB-Prototyp-Service

Hinterlass eine Nachricht
Produkt-Beschreibung

Kundengebundener Leiterplatte-Herstellungs-Prototyp PWB-Versammlungs-Service



Welches uns speziell macht:

  • Fast 20 Jahre Erfahrung: Stroing-Designteam von vielen Feldern
  • Analog/Digital: Verschiedene Entwurfsfähigkeiten, zum der stabilen Produktleistung sicherzustellen
  • PWB-Plan: Erfahrenes Technikteam in den verschiedenen PWB-Entwurfstechniken
  • Mikroprogrammaufstellungsentwicklung: Verschiedene Programmierungsplattformerfahrung mit vielen Chipfamilien

Spezifikation:

Erreichbare Fertigungsgenauigkeit Wir erbringen die folgenden Dienstleistungen
Maximale Größe PWBs 550x450mm

1. HDI PWB-Proben, Proben der Massenproduktion PCBA, Massenproduktion


2. SMT-Chipverarbeitung


3. Einsteckverarbeitung


4. Nachdem dem Schweißen


5. PCBA-Halbzeugproduktion


6. Maschinenversammlung

Minimale Größe PWBs 30x30mm
Minimale Stärke PWBs 0.2mm
PWB-Form Unbegrenzt
Ob man einseitiges/doppelseitiges stützt Ja
Minimale Teilgröße 201
Teilhöhe 0.2-25mm
Kleinster Spalt 0.5mm
Minimales BGA 0.2mm
Maximale Teilgröße 55mmx55mmx15mm
SMT-Fleckenteilart BESCHWICHTIGUNGSMITTEL, TRUNKENBOLD, QFN, QFP, BGA, Abbinden
Ist es möglich, das Verbindungsstück anzubringen Ja
Ob es die gelötete Welle sein kann Ja



Elektronische Designprozess-Details:

  • Spezifikationen: Gewährleistung eines gründlichen u. complele Verständnisses der Entwurfsausrüstungen
  • Antrag: Erzeugen Sie einen genauen Antrag mit klarer Projekt Zeitachse u. milestons
  • Konzeptentwurf: Mit Entwurfsblöcken der höchsten Ebene, mit Unterstützungsskizzen für die Schlüsselkonzepte und die überprüften Aspekte des Entwurfs anstarren
  • Schaltplan: Diagramme werden in der Kohärenz mit Entwurfsspezifikt. ständig erzeugt und gehalten, bis die PWB-Planphase danach begonnen ist
  • PWB-Plan: nachdem Diagramme bestätigt sind, bauen wir auf die umfangreiche Erfahrung unseres Teams, um die korrekten PWB-Plantechniken zu verwenden, um zu garantieren, dass das Brett zuverlässig auf dem Gebiet arbeitet
  • Erstausführung: Wir produzieren ein schnelle Umkehr-PWB-Prototypen für Entwurfsprüfung und -überprüfung
  • Genehmigt: Nach wird bestimmte Runden von Prototypen mit jeder weitgehend geprüft, können wir an PWB-Zustimmung mit Kunden gelangen und wir können in die Produktionsphase umziehen

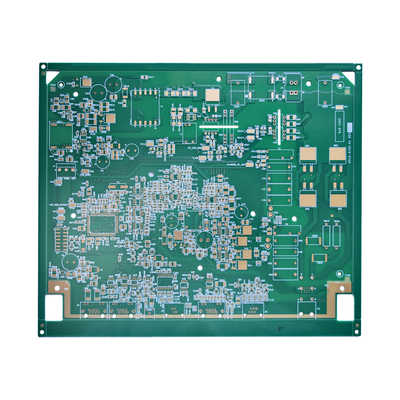

Produktimage:

Prototyp-PWB-Versammlung SMTs 0.2mm fertigte Leiterplatte-Herstellungs-Service besonders an 0
