0.05mm 0.25mm steifes flexibles Leiterplatte-Gewebe-Textiltestgerät
| Herkunftsort | Guangdong, China |
|---|---|
| Markenname | CRT |
| Zertifizierung | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Modellnummer | CRT-FPC-031 |
| Min Bestellmenge | 10pieces |
| Preis | $5-15/pieces 10-999 pieces |
| Verpackung Informationen | Vakuumverpackung + Feuchtigkeit + Feuchtigkeitskarte |
| Lieferzeit | 5 |
| Zahlungsbedingungen | T/T, L/C |
| Versorgungsmaterial-Fähigkeit | Tage des Wortes 100000/pieces/15 |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Schicht | 1-16L | Herkunftsort | Guangdong, China |
|---|---|---|---|
| Kupferne Stärke | 1/4, 1/3, 2/3, 1/2, 1 Unze | Brettstärke | 0.05mm - 0.25mm |
| Min. Lochgröße | 0.05mm | Min.-Linienbreite | 0.05mm |
| Min. Zeilenabstand | 0.05mm | Verdrehen und Biegen | ≤ 0,75 %, Mindestwert: 0,5 % |
| Strecke TG | 130 - ℃ 215 | ||
| Hervorheben | 0.25mm steife flexible Leiterplatte,0.05mm steife flexible Leiterplatte,0.25mm steifer Flex Printed Circuit Boards |
||
Produkt-Beschreibung
0,05 mm 0,25 mm starre flexible Leiterplattengewebe Textiltestgeräte
Stoffe, Textilien, Prüfgeräte für starr-flexible und flexible gedruckte Schaltungen (FPC)
One-Stop-OEM-Service:
Bei Bedarf können wir alle Aspekte des PCB-Designs beschaffen, organisieren und verwalten, um sicherzustellen, dass Ihr Produkt alle erforderlichen Standards erfüllt und vollständig für eine einfache und kostengünstige Herstellung optimiert ist.
Eine gut gestaltete Leiterplatte bedeutet:
- Reduzierung von Produktionsproblemen
- Verbesserte Qualitätskontrolle
- Reduzierte Kosten
- Reduzierte Fertigungszeiten
Wir arbeiten daran, unseren Kunden kleine und große Mengen an preisgünstigen Leiterplatten anzubieten.
FPC-Fertigungsfähigkeit:
| Kupferdicke der Laminierung | 1/3 ~ 1 Unze |
| Tickness des Produktboards | 0,036 ~ 2,5 mm |
| Automatische Schnittgenauigkeit | 0,075 mm / 6,5 mm /±0,025 mm |
| Min. Prozent für CNC-Schlitzlänge und -breite | 2:01:00 |
| maximales Seitenverhältnis (Dicke/Lochdurchmesser) | 8:01 |
| Homogenität der Beschichtung Cn | ≥90% |
| Genauigkeit von Muster zu Muster | ±3 mil (±0,075 mm) |
| Genauigkeit von Muster zu Loch | ±4 mil (±0,1 mm) |
| Min. Linienbreite/Zwischenraum | 0,045 / 0,045 |
| Ätztoleranz | ±20 % (±0,02 mm) |
| Ausrichtungstoleranz der Deckschicht | ±6 mil (±0,1 mm) |
| Übermäßige Klebetoleranz für das Pressen von C/L | 0,1mm |
| Ausrichtungstoleranz für duroplastisches S/M und UV S/M | ±0,3 mm |
| Min. S/M-Brücke | 0,1mm |
| Mindestabstand für S/M zum Auffüllen, zum SMT | 0,075 mm / 0,1 mm |
| Minimaler Platz für Legende zum Auffüllen/zu SMT | 0,2 mm / 0,2 mm |
| Dicke der Oberflächenbehandlung für Ni/Au/Sn/OSP | 1 ~ 6 um / 0,05 ~ 0,76 um / 4 ~ 20 um / 1 um |
| Mindestgröße E-geprüftes Pad | 8 x 8 mil |
| Mindestabstand zwischen getesteten Pads | 8 Mio |
| Mindestmaßtoleranz des Umrisses (Außenkante zum Stromkreis) | ±0,1 mm |
| Minimale Maßtoleranz des Umrisses | ±0,1 mm |
| Min R-Eckenradius des Umrisses (innere abgerundete Ecke) | 0,2mm |
| Mindestabstand goldener Finger zum Umreißen | 0,075 mm |
Anwendung und Entwicklung von starren flexiblen Leiterplatten:
CRT entwickelt und fertigt seit 2010 starrflexible Leiterplatten und hat sich zu einem Hersteller von starrflexiblen Leiterplatten entwickelt.Gegenwärtig ist CRT in der Lage, Rigid-Flex-Leiterplatten herzustellen, die in Automobilen, Medizin, Industrie und Unterhaltungselektronik (Kopfhörer, Mobiltelefone, E-Zigaretten) verwendet werden, und kann Kunden auch beim Design von Starr-Flex-Leiterplatten unterstützen, und CRT verfügt über die Fähigkeit um Leiterplatten herzustellen, die von einfachen einseitigen Leiterplatten bis zu vierzig Lagen reichen, und schlüsselfertige Dienstleistungen aus einer Hand anzubieten, einschließlich Leiterplattenherstellung, Montage, Komponentenbeschaffung und Funktionsprüfung.

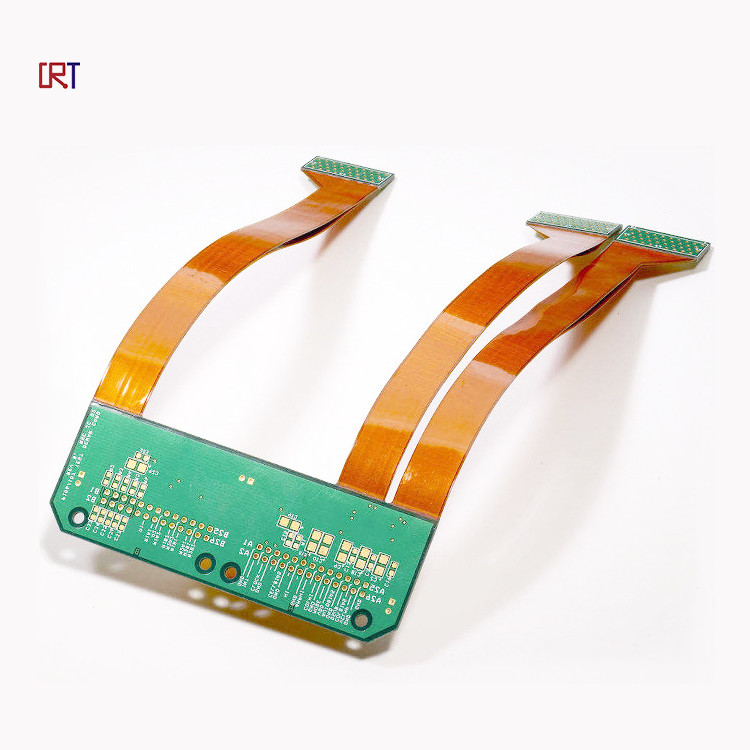

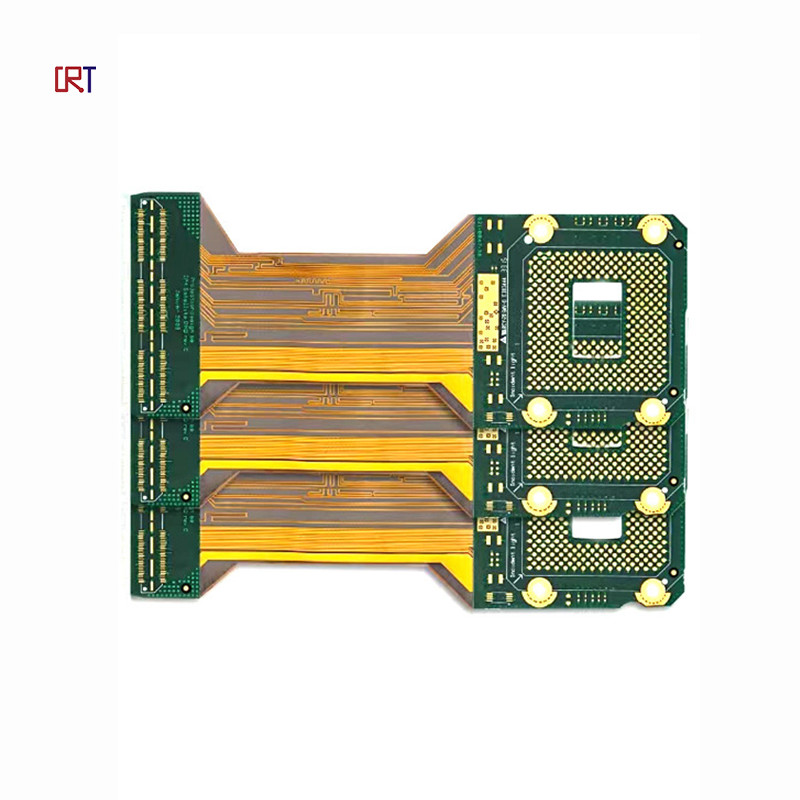

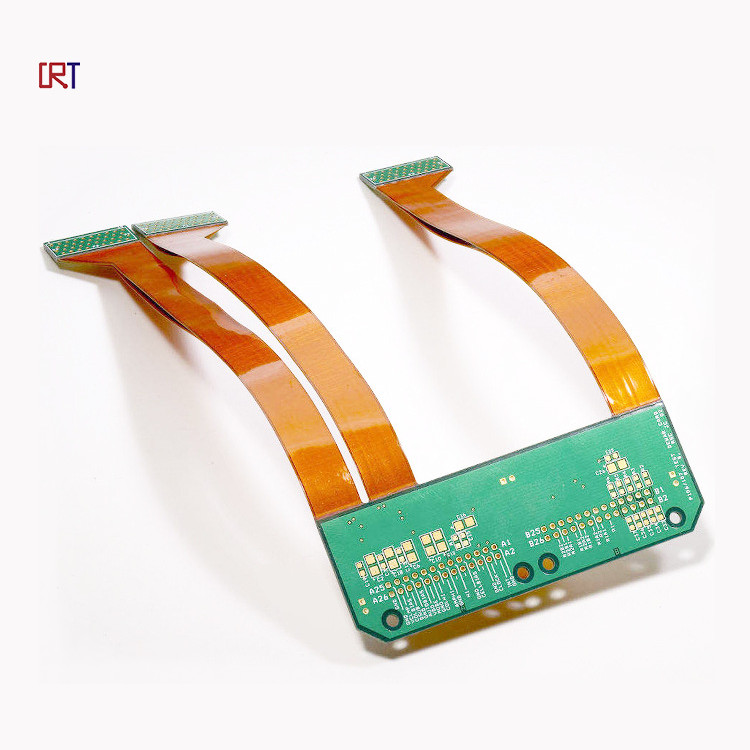

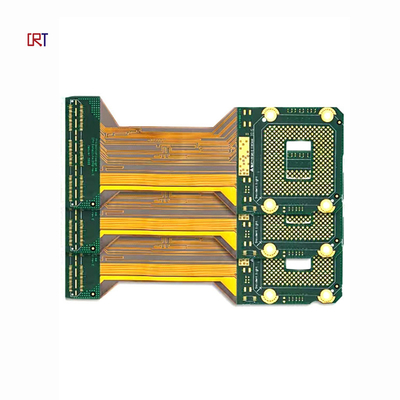

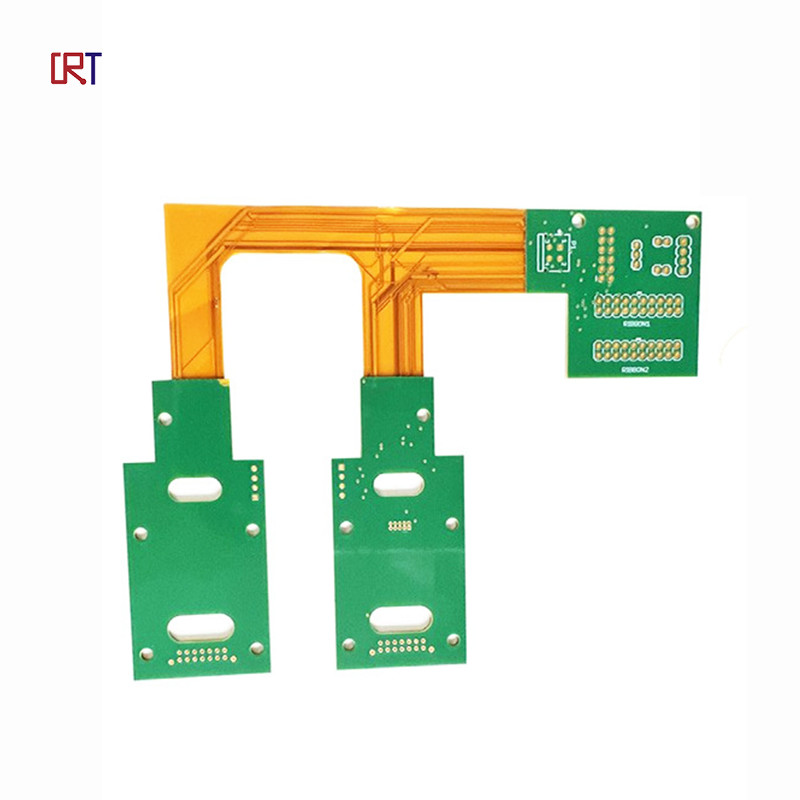

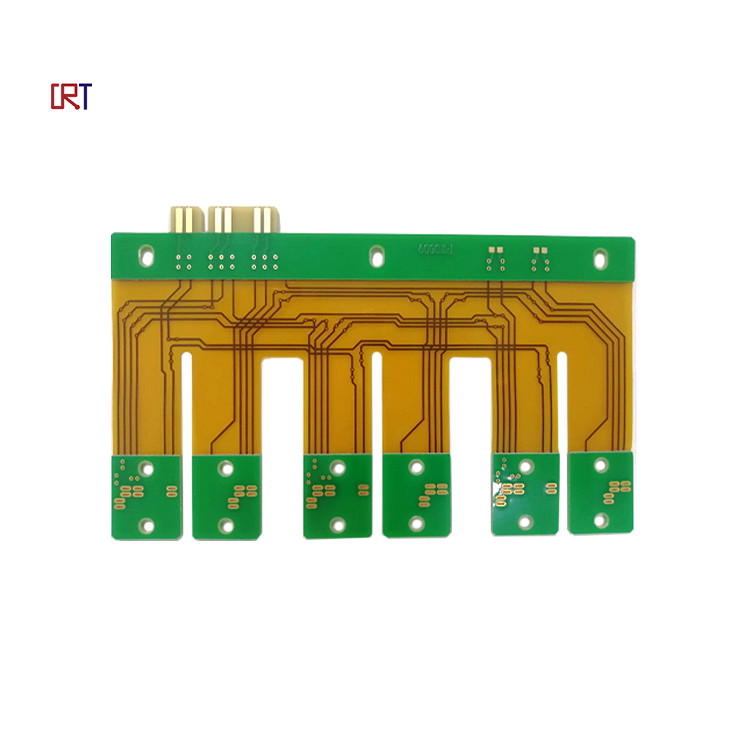

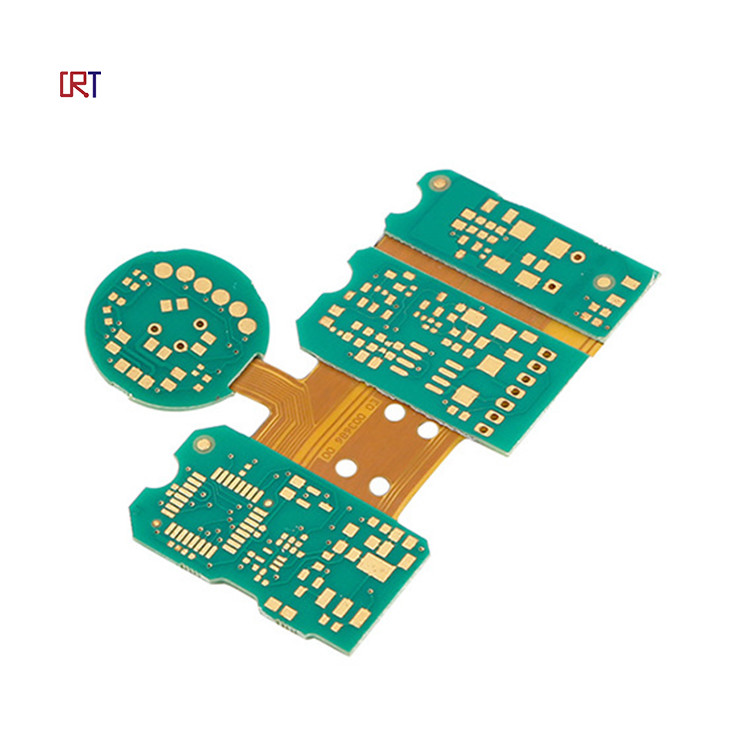

Produktbild:
FAQ:
1. Welchen Service haben Sie?
Wir bieten schlüsselfertige Lösungen, die RD, Leiterplattenherstellung, SMT, Kunststoffspritzguss und Metalle, Endmontage, Tests und andere Mehrwertdienste umfassen.
2. Was sind die Hauptprodukte Ihrer PCB/PCBA-Dienstleistungen?
Die Branchen Medizin, Automobil, Energie, Instrumentierung und Unterhaltungselektronik sind die Hauptkunden für unsere PCB/PCBA-Dienstleistungen.
3. Welche Art von Service bieten Sie an?
Wir konzentrieren uns hauptsächlich auf den Beschaffungsservice für Leiterplatten + Baugruppen + Komponenten.Darüber hinaus können wir auch Programmier-, Test-, Kabel- und Gehäusemontageservice anbieten.
Wir konzentrieren uns hauptsächlich auf den Beschaffungsservice für Leiterplatten + Baugruppen + Komponenten.Darüber hinaus können wir auch Programmier-, Test-, Kabel- und Gehäusemontageservice anbieten.
4. Welche Dateiformate akzeptieren Sie für Leiterplatten und Bestückung?
Gerber, CAM Auto CAD DXF, DWG-Formate.
